WW-GZ系列隔离转换器是一种小型化卡装式结构的仪表，将输入的信号转换成与之隔离的4～20mADC或1～5VDC信号输出。有1路输入/1路输出、1路输入/ 2路输出、2路输入/ 2 路输出、2路输入/4路输出四种型号。仪表面板设有电源指示灯、输出信号零点和量程调整电位器，校验方便。

主要技术指标

◆ 输入通道：1入/1出、1入/2出、2入/2出、2入/4出

◆ 测量精度：± 0.1%FS

◆ 输入信号：4～20mADC、1～5VDC等

◆ 输出信号：4～20mADC或1～5VDC

◆ 输出电阻：250Ω(1～5VDC输出时)

◆ 负载电阻：≤500Ω(4～20mADC输出时)

◆ 环境温度：-10～55℃

◆ 相对湿度：≤90%RH(不结露)

◆ 绝缘电阻：电源、输入与输出端子间，100MΩ/500VDC

◆ 绝缘强度：电源、输入与输出端子间，1000V DC/1min，无击穿或飞弧

◆ 仪表结构：小型化卡装式

◆ 外形尺寸： W12.5×H108×D116mm（宽×高×深）

◆ 安装方式：35mm标准DIN导轨卡式安装

◆ 供电电源：24±2.4VDC

◆ 仪表功耗：1入/1出＜1.5W、1入/2出＜2W、2入/2出＜3W、2入/4出＜4W

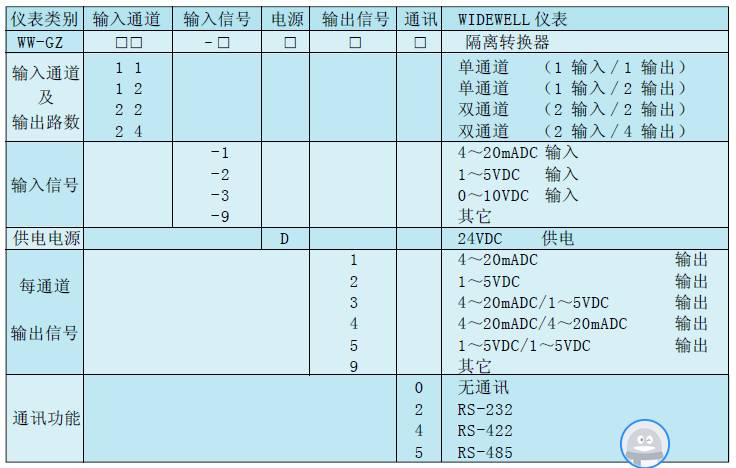

选型表

选型举例：WW-GZ11-1D20；WW-GZ24-1D30
