隔离温度变送器

WW-WB系列隔离转换器是一种小型化卡装式结构的仪表,将输入的传感器信号转换成与之隔离的4~20mADC 或1~5VDC 信号输出。有1路输入/1路输出和1路输入/2路相互隔离输出两种形式。仪表面板设有电源指示灯、输出信号零点和量程调整电位器,校验方便。

主要技术指标

◆ 输入信号:各种分度号的热电偶、热电阻

◆ 测量精度:±0.1%FS

◆ 输出电阻:250Ω(1~5VDC输出时)

◆ 负载电阻:≤500Ω(4~20mADC输出时)

◆ 共模干扰:50Hz时,≤5mV

◆ 绝缘电阻:电源、输入与输出端子间,100MΩ/500VDC

◆ 绝缘强度:电源、输入与输出端子间,1000VDC/1min,无击穿或飞弧

◆ 防爆等级:ibⅡCT6

◆ 环境温度:-10~55℃

◆ 相对湿度:≤90%RH(不结露)

◆ 仪表结构:小型化卡装式

◆ 外形尺寸: W12.5×H108×D116mm(宽×高×深)

◆ 安装方式:35mm标准DIN导轨卡式安装

◆ 供电电源:24±2.4VDC

◆ 仪表功耗:<2W

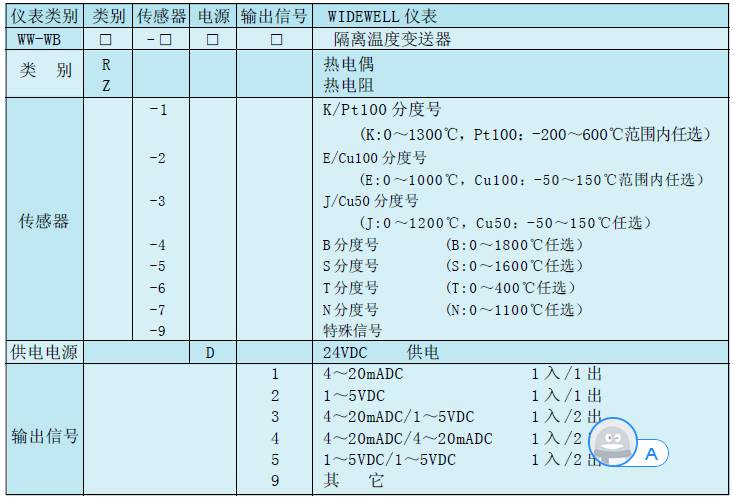

选型表


选型举例:WW-WBR-1D1(K分度号0~1000℃,1入/1出);

                WW-WBZ-1D3(Pt100分度号0~500℃,1入/2出)。
