锅炉电接点液位计接收液位开关信号,双色液位显示,以LED数码和光柱指示当前液位,智能型可带通讯接口,也可直接配接串行打印机(如LQ-300K),打印实时数据。适合同各种电接点液位计和浮球液位计配套,用于监测锅炉汽包水位、高低压加热器、除氧器、蒸发器、凝结器、水箱等的液位。
主要技术指标
◆ 输入点数:5~19点
◆ 显示方式光柱显示、光柱显示+LED 数码显示
◆ 控制/报警:2点、4点、6点(普通型最多可达6点)
◆ 模拟量输出:DC 4~20mA(负载电阻≤ 500Ω)
◆ 触点容量:AC220V/3A(阻性负载)DC24V/5A(阻性负载)
◆ 通讯接口:RS-485(智能型)
◆ 开孔尺寸:152×76
◆ 工作环境温度:-10~50℃,湿度≤85%RH,避免强腐蚀气体
◆ 本机供电:机内直流电池供电时间≥ 1小时(可选择)
◆ 供电电源:AC 220V±10%/50Hz或DC24V

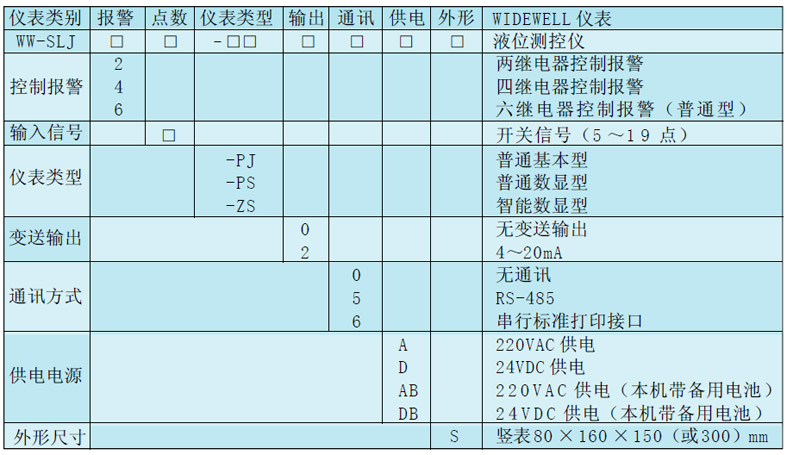

选型表
选型举例:WW-SLJ419-PSOOABS;WW-SLJ419-PS2OAS;WW-SLJ415-ZSO5AS。
如测量筒订货时请注明测量筒型号和电极型号。
测量筒型号
T1 — 耐压6.4MPa
T2 — 耐压16.0MPa
T3 — 耐压20.0MPa
T4 — 耐压22.0MPa
测量筒电极型号
型 号 | 接口规格(mm) | 长度L(mm) | 与测量筒装接型式 | 备 注 |
DJM1615-115型 | M16×1.5 | 115 | 外螺纹式 | 保温型 |
DJM1615-87型 | M16×1.5 | 87 | 外螺纹式 | 不保温型 |
DJM1815-97型 | M16×1.5 | 97 | 外螺纹式 | 不保温型 |
DJM1712-115型 | Φ17×Φ12 | 115 | 压入式 | 保温型 |
DJM1712-87型 | Φ17×Φ12 | 87 | 压入式 | 不保温型 |
DJM2212-115型 | Φ22×Φ12 | 115 | 压入式 | 保温型 |
